Fabrication d’un brûleur linéaire

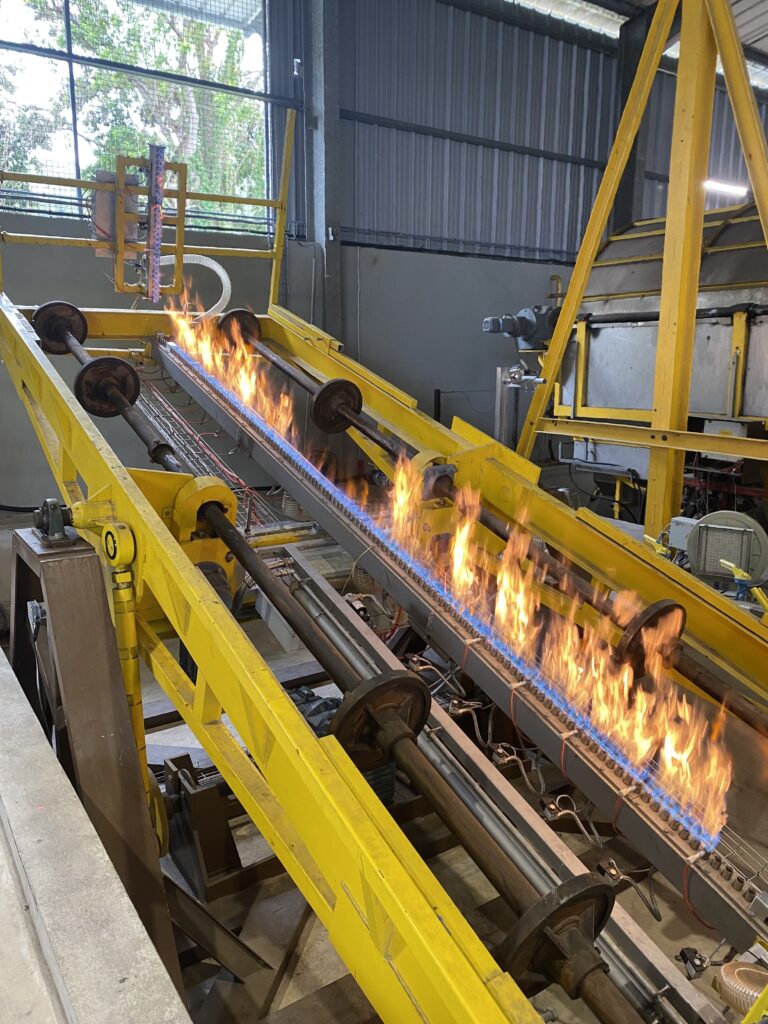

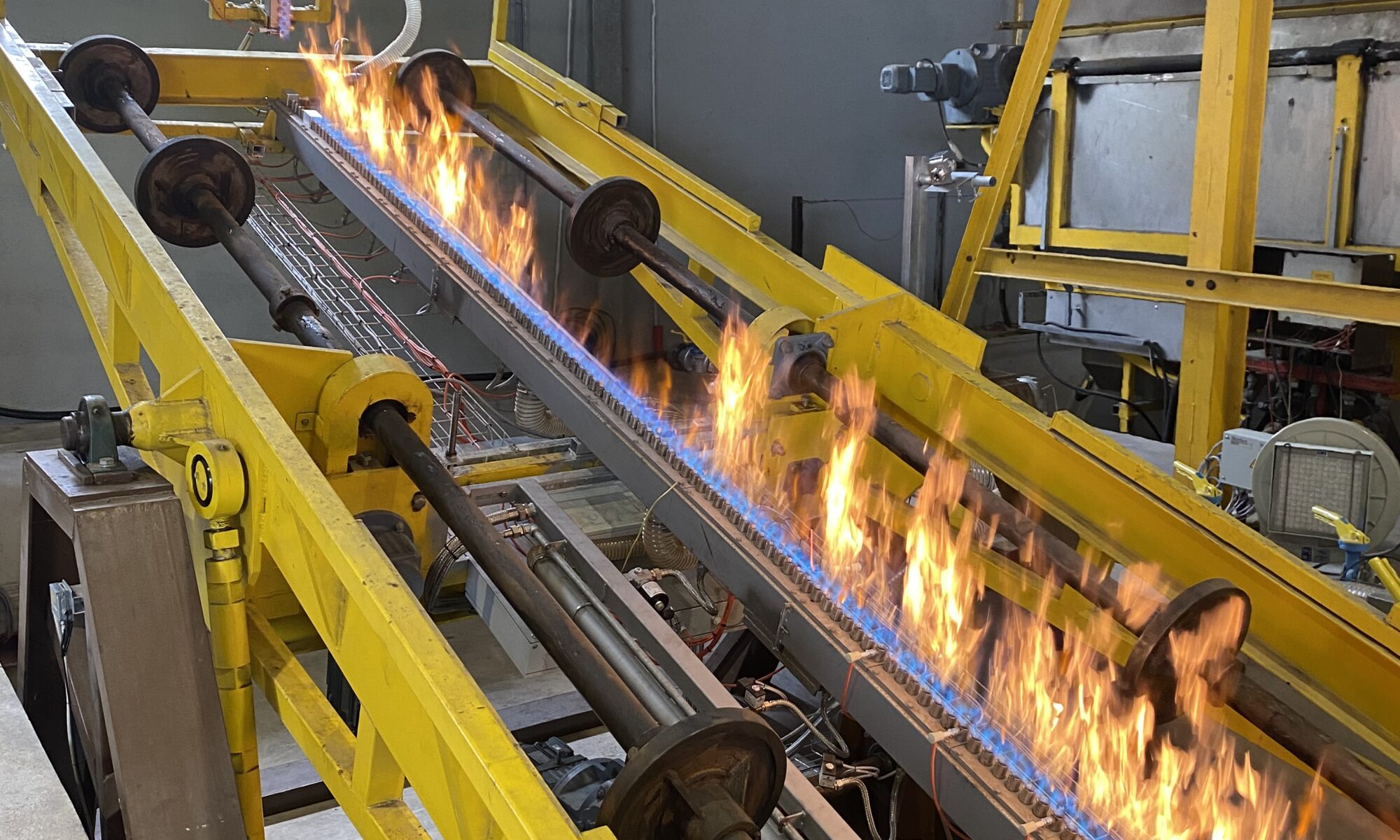

La société PROCAP a pour projet la fabrication d’une machine de rotomoulage et souhaite intégrer des rampes à gaz sur son four de cuisson pour poly cuves. Ces brûleurs rampe sont montés sur un châssis sous la cuve et sur chaque côté pour optimiser le process ainsi que la consommation gaz. Nous avons fourni un brûleur du type à air soufflé, modulant, conçu et fabriqué aux dimensions appropriées. Ce brûleur est construit avec des flammes multiples, les flammes étant orientées dans le sens de la pièce à chauffer.
Caractéristiques de ce brûleur linéaire
L’équipement est composé d’une rampe principale d’une puissance de 2000kW et de rampe latérale d’une puissance de 200kW unitaire. La rampe linéaire de 2000kW formée de 1 module principal (au centre) et de 12 modules répartis par 6 de chaque côté du principal, qui sont asservis par paire et par sélection (sélecteur 1 à 6 sur armoire électrique) avant le démarrage de la rampe. Un relais de flamme ainsi qu’une alimentation gaz sont installés pour chaque paire de tronçon et pour le principal. L’ensemble de la rampe est alimenté en air par un ventilateur de combustion. Chaque rampe linéaire de 200kW est installée à la verticale pour chauffer chaque côté de la cuve. Scindée en 2 modules de 300 mm chacun pour une modulation de puissance par sélection. Une rampe est alimentée individuellement par un relais de flamme et un ventilateur de combustion afin pour plus de flexibilité et de modularité. L’ensemble des appareils de contrôle- commande sont regroupés dans une armoire électrique sur pieds afin d’optimiser le mode opératoire du système.
