Afin de tester un moteur Sterling à apport de chaleur fatale, dans le but de valoriser les rejets de fumées industrielles en chaleur utile et en air comprimé, nous avons été missioné par une start-up belfortaine afin de leur concevoir un brûleur à gaz permettant de simuler ces fumées.
Nous avons proposé un brûleur du type à air soufflé, modulant, conçu et fabriqué aux dimensions appropriées, en tenant compte de la température de l’air préchauffé qui le traverse, avec des flammes multiples, les flammes étant orientées dans le sens du flux d’air.

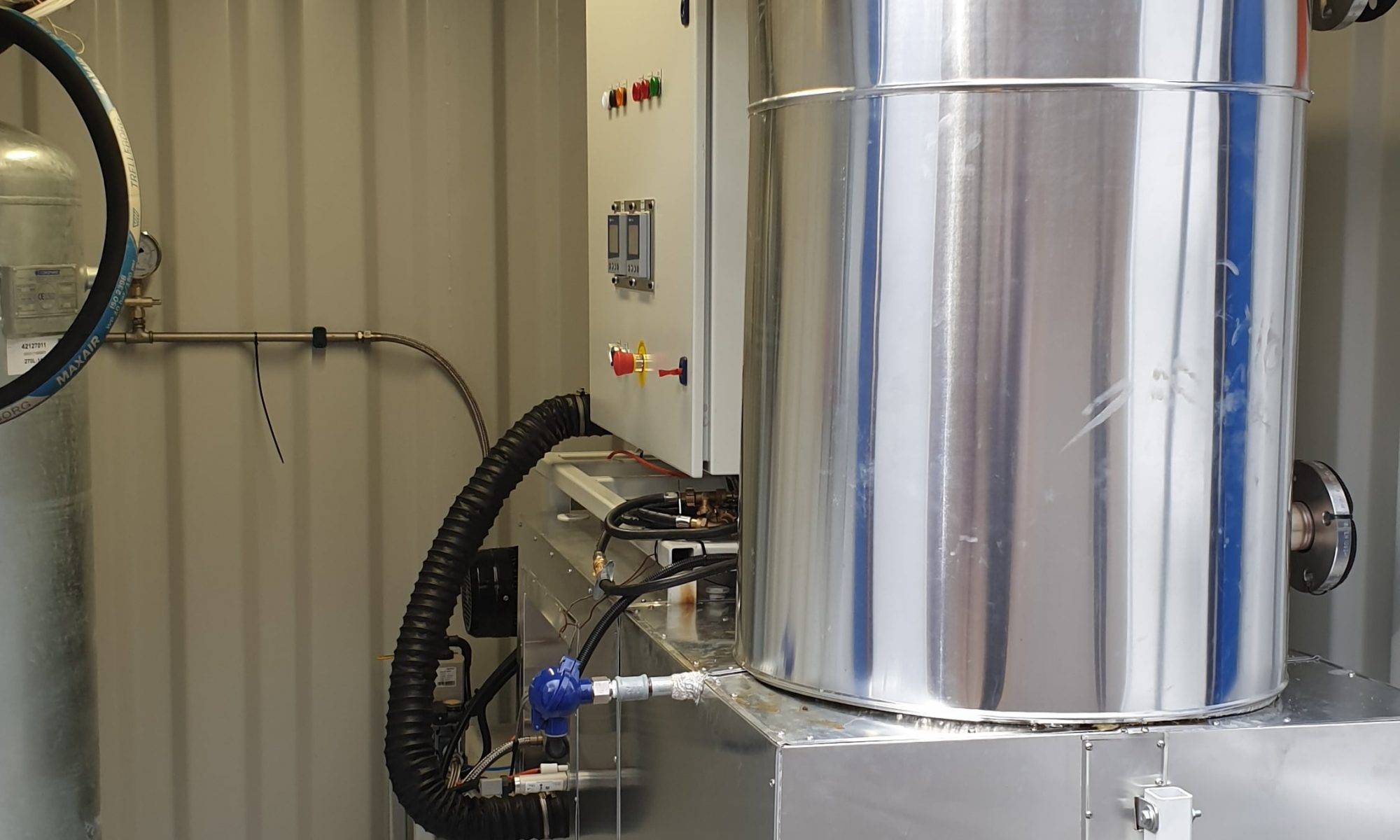

Afin de faciliter le transport et la mise en place de l’installation, nous avons placés les ventilateurs (dilution et combustion), le caisson brûleur ainsi que l’échangeur sur un châssis compact. Le caisson brûleur ainsi que les gaines d’air ont été isolés, les équipements électriques et la panoplie gaz sont regroupés pour un meilleur confort
d’utilisation. L’ensemble de l’équipement a été installé dans un conteneur de 10 pieds.
La régulation de puissance (régulation de température) se fait par variation en continu de la vitesse du ventilateur d’air de combustion et pilotage du débit gaz par régulateur de rapport gaz/air. Cette technologie très bien adaptée aux environnements industriels réduit le nombre de pièces mécaniques susceptibles de déréglages et
d’encrassement. Elle corrige automatiquement et en toute sécurité les variations de débit, pression d’air et colmatages de filtres.
Les dispositifs de sécurité
En agissant sur les divers paramètres de chaque régulateur, il est possible d’optimiser le fonctionnement de la chauffe en évitant toute surchauffe, ce qui entraine un
net gain en matière de consommation gaz.
Pour éviter tout refoulement de l’air préchauffé à travers le brûleur et le ventilateur d’air de combustion lors de l’arrêt de ce dernier, le circuit d’air de combustion
est mis sous pression par asservissement avec la marche du ventilateur d’air process.
Nous avons également mis en place un système de recirculation des fumées permettant de reprendre jusqu’à 250°C par le ventilateur de dilution. Ce système très bien conçu pour garantir l’acheminement des fumées en toute sécurité, permet d’abaisser le delta ΔT° à fournir par le brûleur. Cette technologie gérée par un régulateur de température agit sur un registre placé sur la gaine d’entrée d’air du ventilateur de dilution. Ce registre permet de fournir en fonction de la température des fumées, plus ou moins d’air provenant des fumées en complément de l’air extérieur. Filtrée, cet air extérieur mélangé à l’air chaud des fumées est asservi par un pressostat et une sonde de température.
